制品介绍 > Robocam 1, Robocam 1-L

• , Robocam 1-L

  zhipintimu


  • 系统 (General Feature)

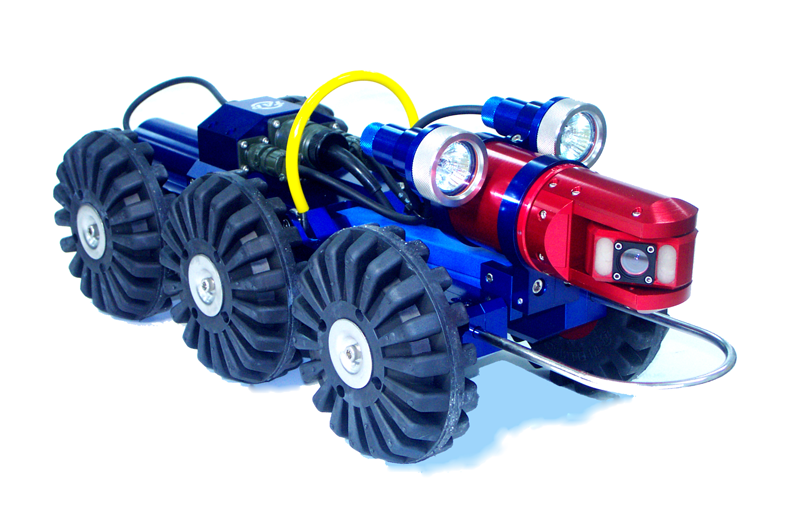

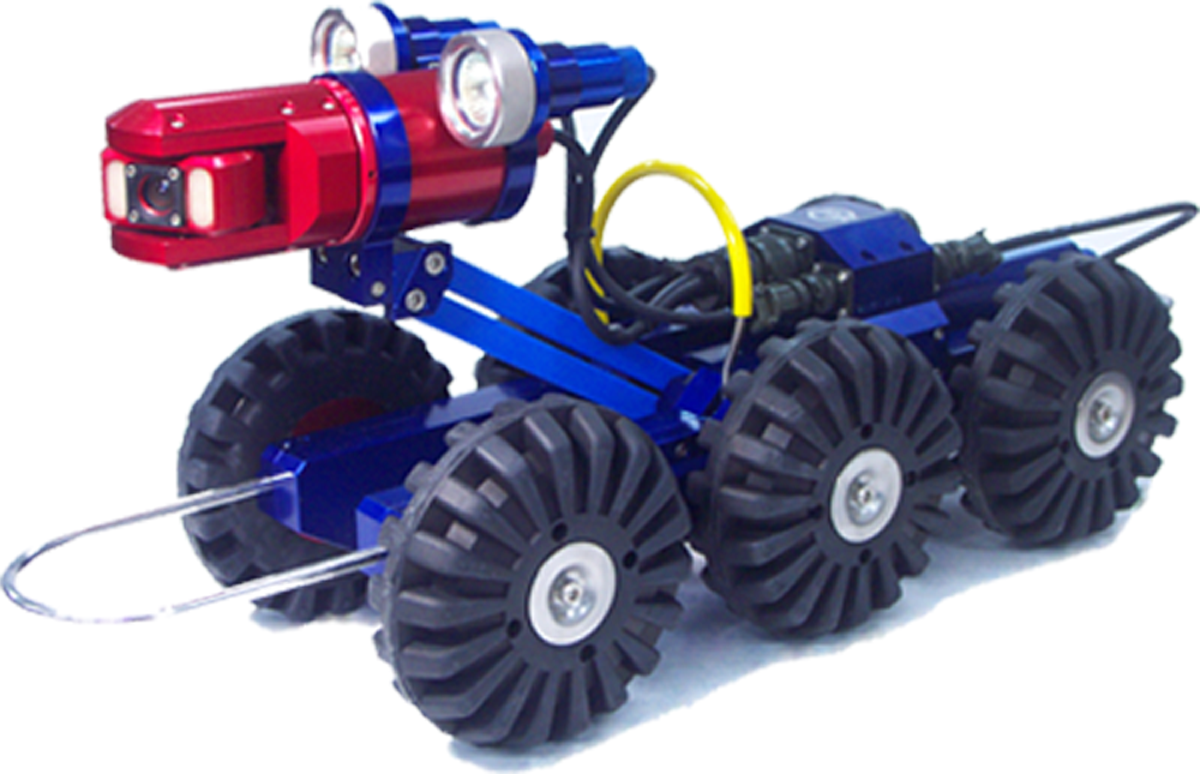

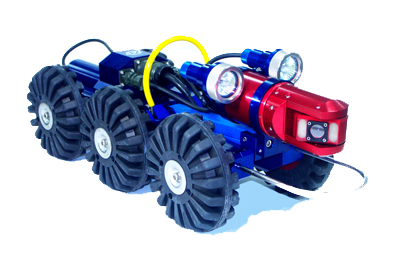

    高动力的管道检测爬行器

    高动力的管道检测爬行器 ROBOCAM ^TM 1 管道摄像检测爬行器易于操作，且已达到市场上定位标准型，除了操作方便以外，还有很强的调查能力。 设计适应于任何环境恶劣的排水管，因此配制了生产于瑞士的强力马达（最高200W,坚引力1kgf.cm，最大6700rpm）， 检测设备的防水系统属于TAP ELECTRONICS 公司保有的技术，可检查所有类型排水管内部的问题。

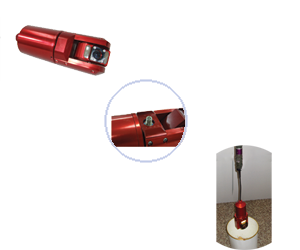

  • P/T(PAN/TILT) Camera Head : 摄像头



    • 44万像素高清晰1/4〞CCD模块
    • 360°无止境旋转和240°倾斜
    • 镜头回转部位配有滑动装置，缓冲外部冲击
    • 蓝宝石玻璃镜片，隔热、抗击能力强、高清晰度
    • 卤素强照明灯20W(35W)- 2pcs ，LED灯1W -4pcs
    • 半永久性LED照明，可延长使用寿命
    • 防水等级为IP68，基本构造以防水结构方式组成，且通过注入干氮气以确保防水功能更完善

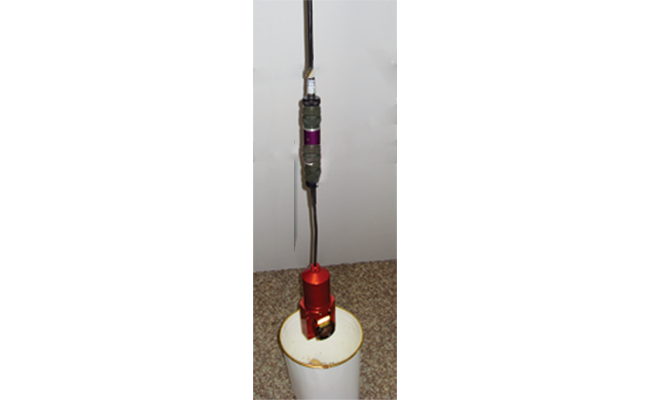

    • -根据环境不同，摄像头可不用装在爬行器上独立使用，但需加连接器
      • * 爬行器无法进入的小管径管道
      • * 小规格管道（Ø100-200mm）及垂直管道—地下水孔的内部检测及在狭窄空间里的检测

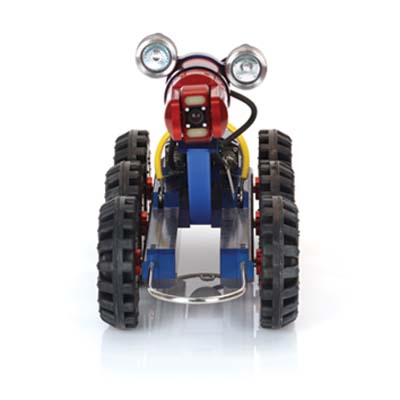

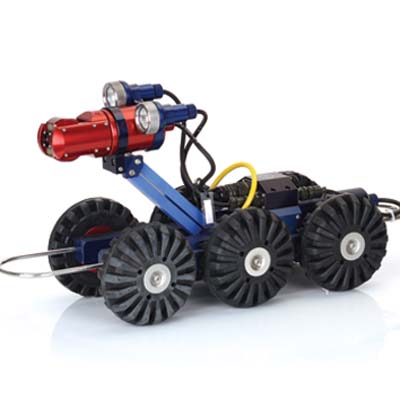

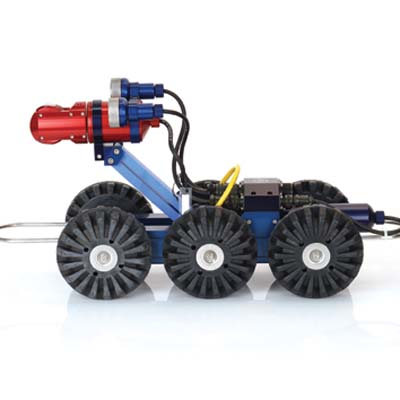

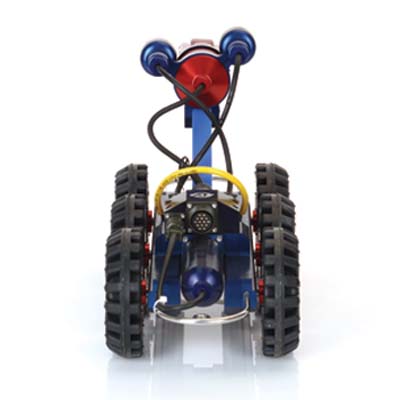

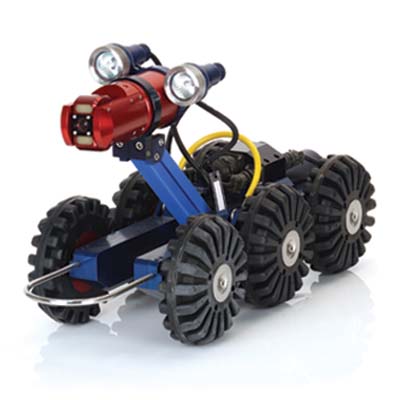

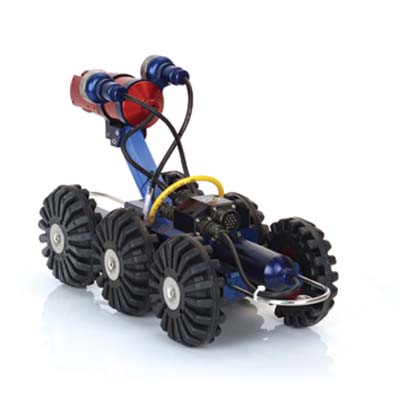

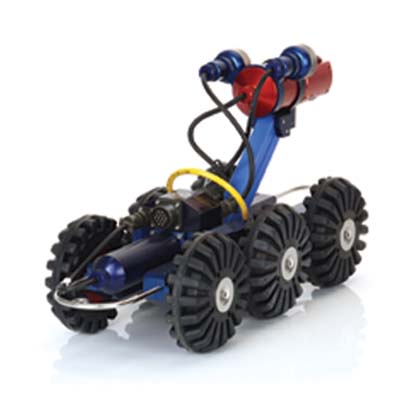

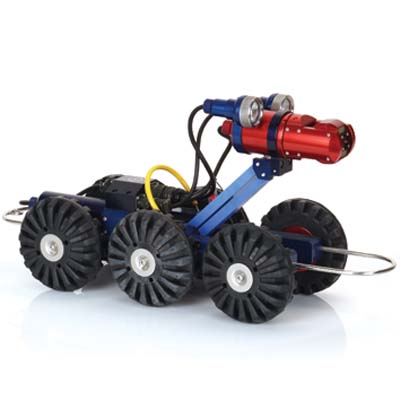

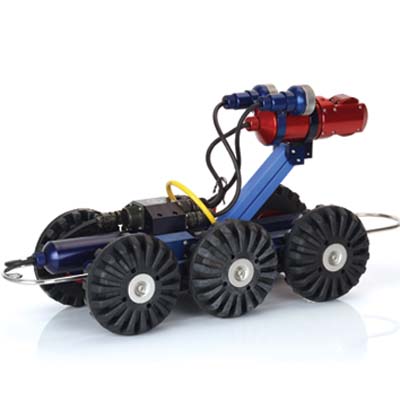

  • 爬行器 (Crawler)

    •

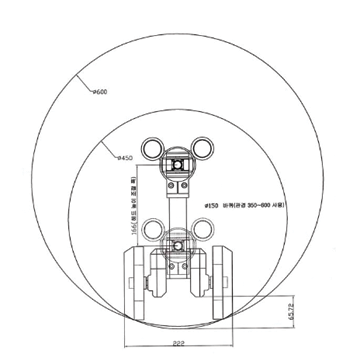

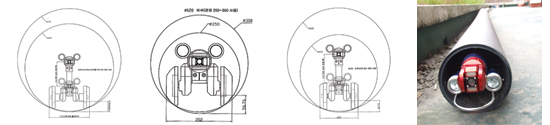

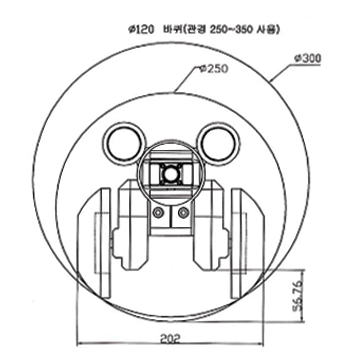

      爬行器可检测从Ø200mm到Ø1000mm的管道（Ø200mm可选项目）更换为ROBO 3 ,ROBO 4型爬行器，可检测Ø150mm管道（主控器和电缆盘不变）

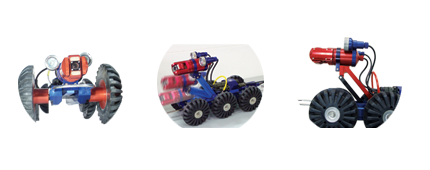

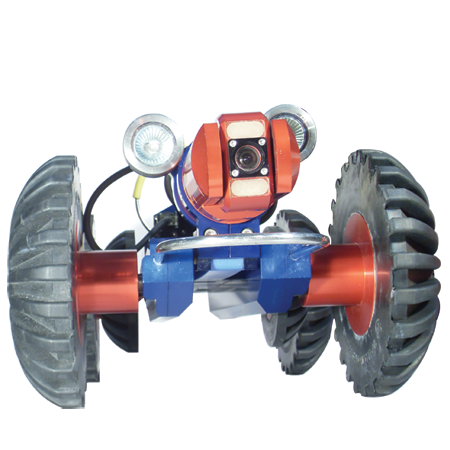

    • 6轮驱动系统方式,对抗管道内部的任何状况（4组轮子：Ø85，Ø120，Ø150，Ø200mm）

    • 特殊马达生产于瑞士，小型且高品质（最高200W，坚引力1kgf . cm, 最大6700rpm）



    • 爬坡能力最大为45°
    • 制动系统：在特殊情况下，爬行器内部的刹车系统可以立刻制动爬行器
    • 调换轮子轻松简单---只需解开一个螺丝
    • 耐水压为IP68，内部压力通过注入干氮气方式来处理
    • 手动和电动两种摄像头升降台(可选)
    • 手动升降台（标配）



      • *手动升降台操作简单，用手就可以上下移动摄像头高度。

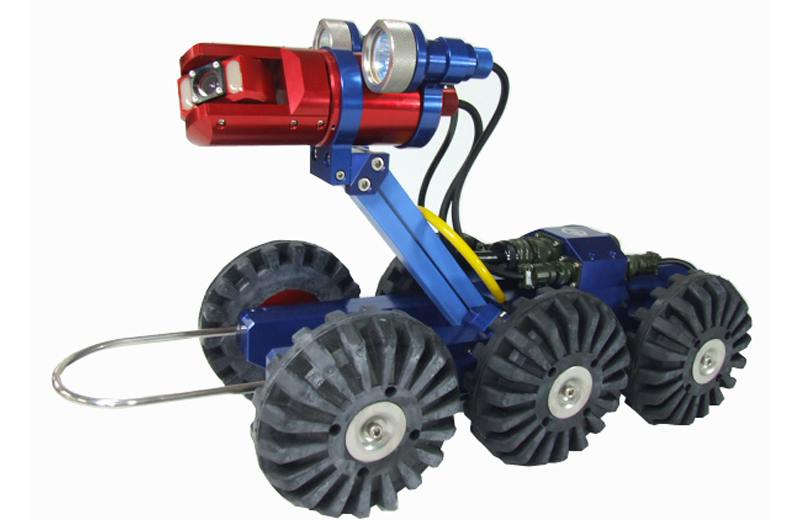

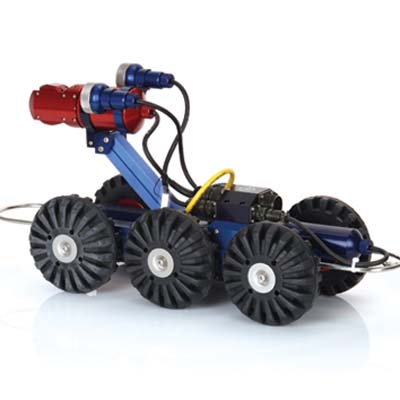

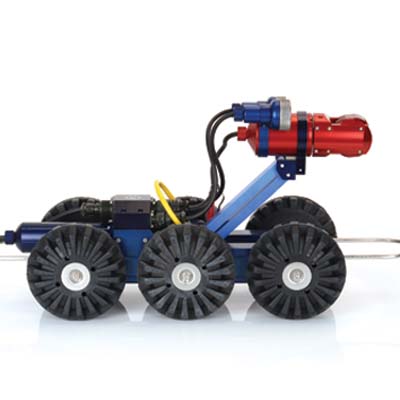

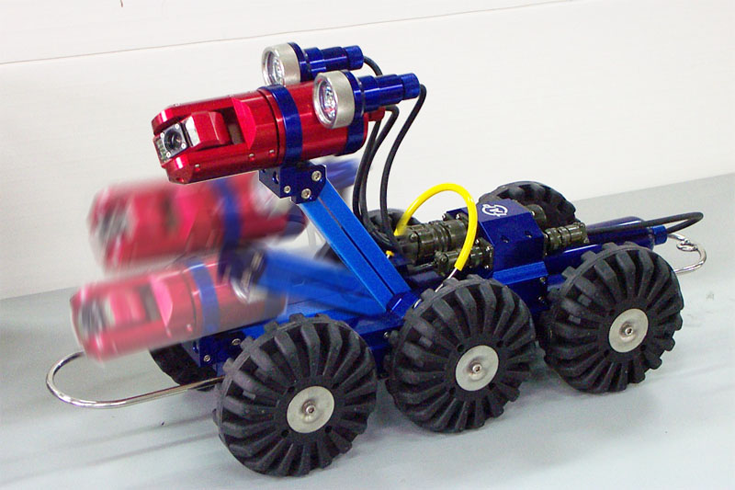

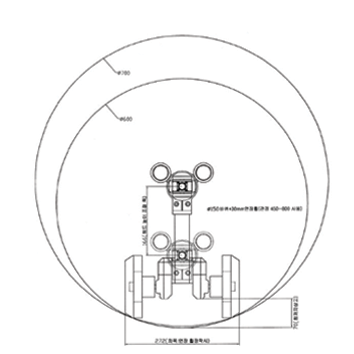

    • 电动升降台ROBO 1-L（可选）
      • 电动升降台方便操作，而且快速高效。当管道内出现状况时，无需重新放置爬行器，只需简单遥控调节摄像头高度，节约时间，提高工作效率
      • *管道内部水位逐渐升高或管径变窄时，通过遥控调节摄像头高度，使爬行器可以继续爬行。
      • -为防止摄像头升降台出现故障，配置了滑动装置

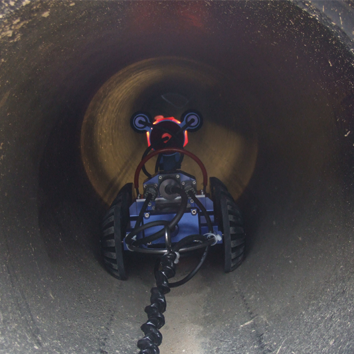

    • 爬行器的特殊构造对克服管道内障碍物具有突出性能
      • *与其他公司产品相比，底部采用了镂空设计，并且最大限度扩大了车台到管道底部的距离，从而更容易越过管道内障碍物

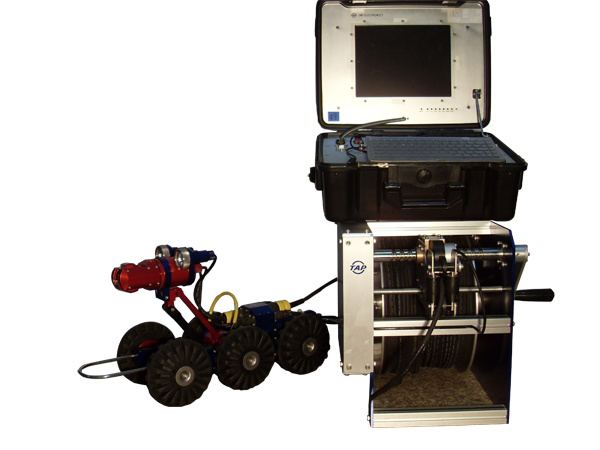

  • 控器系统(Controller) --- 三种类型可供选择

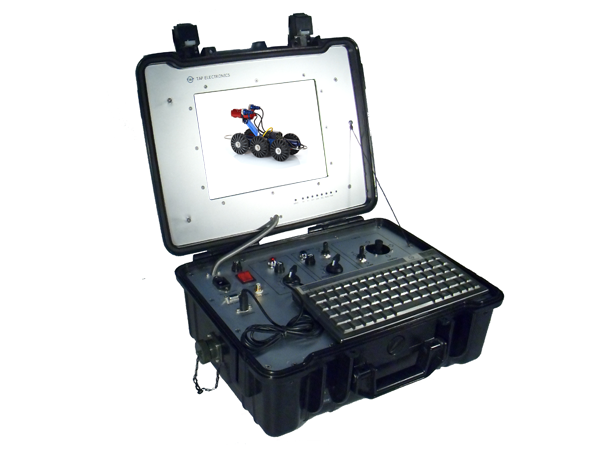

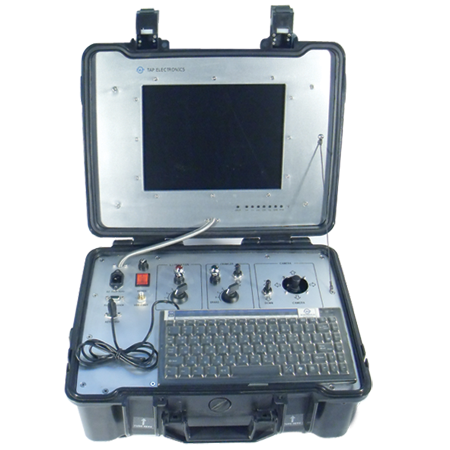

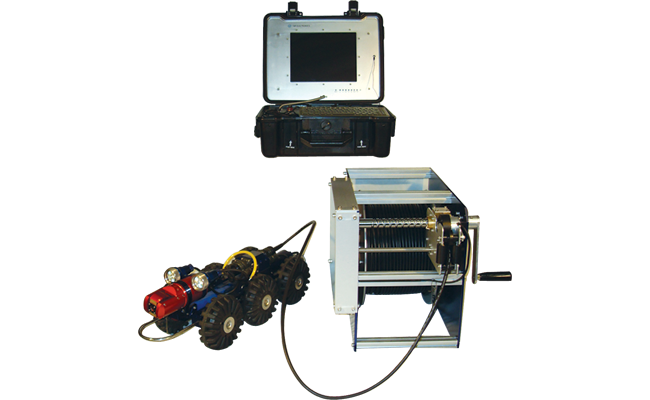

    • 1. 手提便携式



      • 外壳采用特殊塑料材质（防灰、防水、防震 ），手提式设计，重量轻，体积小，占用空间少，移动携带方便。
      • 尺寸: 45（W）×36（D）×17（H） 重量: 14.6KG, TFT 12.1”LCD
    • 2. 中型



      • 主控器，显示器，字幕器为独立状态，维修保养方便，且在检测车辆移动时稳定性好。
      • 尺寸: 55（W）×50（D）×61（H） 重量: 34 KG, TFT 15”LCD

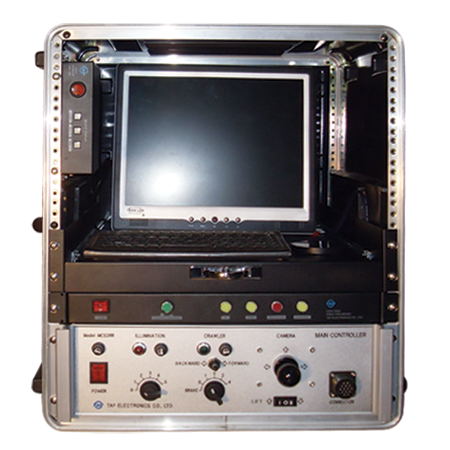

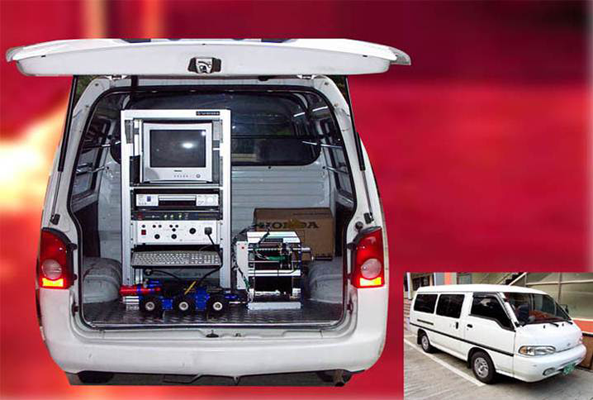

    • 3.车载型



      • 19英寸标准铝材型机柜-结构牢固、故障少，配有CTR显示器，画面色彩鲜艳，清晰度高。
      • 尺寸: 57（W）×65（D）×114（H）重量: 62 KG, CRT 15”显示器

  • 控器系统由主控器，显示器，字幕器，键盘，多媒体播放器(MP4)构成



    • 摄像头与爬行器由数据系统控制，集成式控制箱可控制爬行器速度大小、前进、后退、摄像头升降驾高度、 自动对焦和照明灯亮度等
    • 精确控制，可实现对摄像头角度和焦距的微调
    • 便携式多媒体播放器(MP4)方便于使用者在检测时记录整个过程
    • 储存容量可选500G（可选）

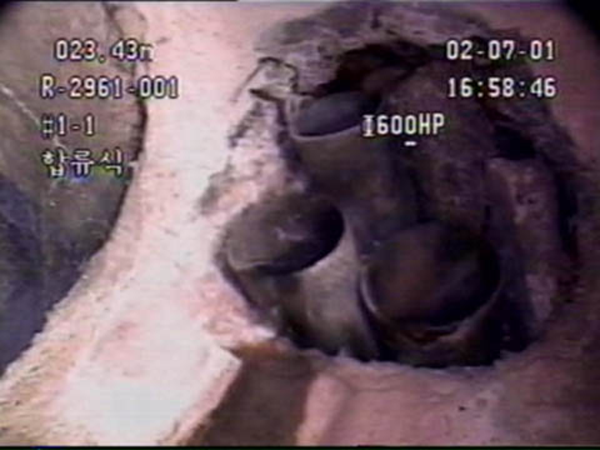

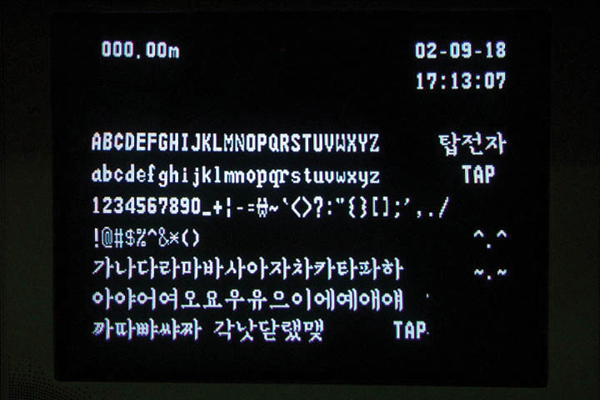

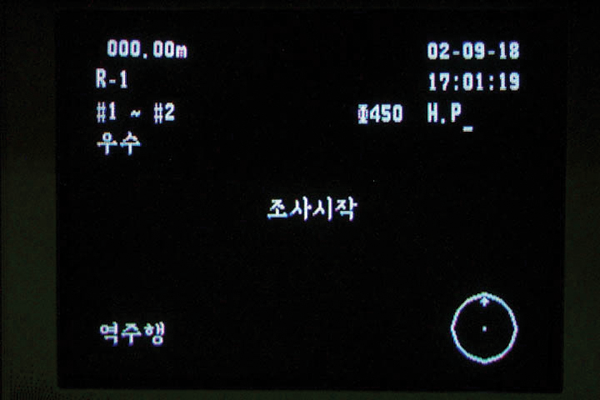

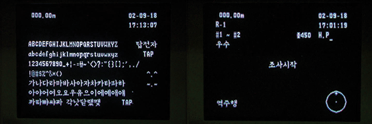

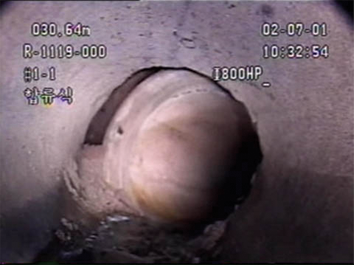

    • 配有特性字幕器，通过字幕器输入（英文，数字，特殊文字）可在监视器屏幕上同步显示日期、时间、管种、管径、在管道内行进距离（电缆长度）、排水方式、道路编号、检查井编号、角度表示、工程名称等信息

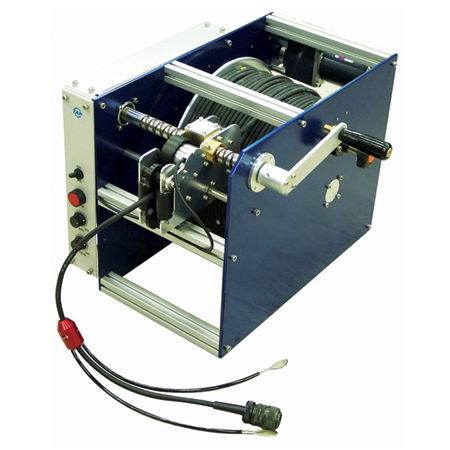

  • 电缆& 电缆盘 (Cable & Drum)

    • 手动(标配)和电动两种可选电缆盘



    • 自动调节系统，保证牵引电缆在收放过程中有序排列


    • 电动自动化同步系统，电缆卷轴与牵引爬行器之间同步运行
    • 排列器设置在电缆上方，防止淤泥堆积，延长使用寿命

    • 采用高品质的滑动环，低噪音滚动
    • 带有电缆长度计数器，同步记录电缆收放，精度±0.05%
    • 电缆盘尺寸: L380*H400*D560mm
    • 标准电缆长度: 120m ，根据要求可选择长度 150m或 240m ， 但240m需要特制电缆盘尺寸
    • 电缆盘的独特结构设计延长电缆使用寿命两倍（通过前后电缆调换，达到新电缆的使用效果）

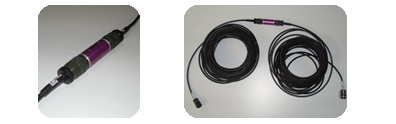

    • 需加长电缆时，可使用连接器（可选）

    • *装备车无法接近检测管道的情况
    • *河堤管道检测作业时， 装备车无法接近的情况



  • 电缆经过特殊设计



    • *电缆内部附有特殊纤维，高抗拉，重量轻，硬肤，结实耐用
    • 配有拉力牵引缓冲装置，防止被意外拉断
    • 电缆直径Ø8.5mm

  • 照明灯 1套


    • 卤素强照明灯20W(35W)- 2pcs，LED灯
    • 灯杯更换时只需灯座的盖子拧开后可轻便的
    • 更换无需工具
  • 获得的许可证
    •

以上所有产品可选配各种功能 如技术规格有变，怒不另行通知
