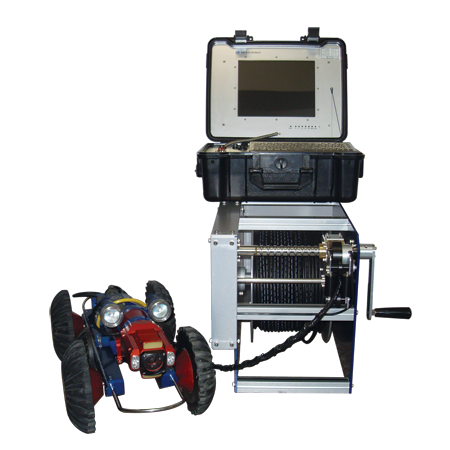

  • Water & Sewer Pipeline CCTV Inspection System

    CCTV管道摄像检测系统

  • 多功能管道摄像检测爬行器

    •

      ROBOCAM ^TM5 采用了高新技术设计，产品升级源于ROBOCAM ^TM 1 功能。升级功能：双马达驱动，摄像头10倍光学变焦、电动化升降、原点复位及手动变焦功能，控制器一体化设计等。这些新增功能将有助于操作者进行高效率的管道检测工作。

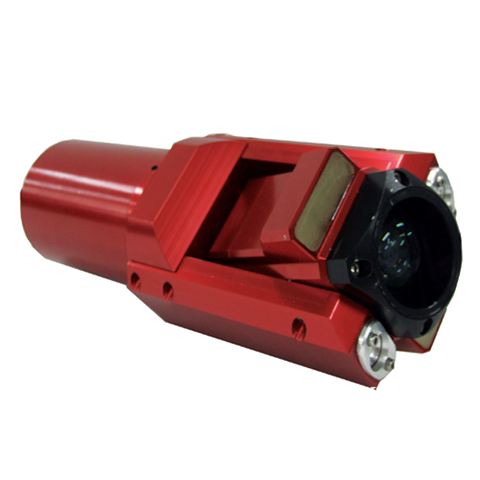

  • 旋转/倾斜摄像头（P/T Camera Head）



    • 44万像素高清晰彩色1/4” CCD模块（彩色、高保真、画面清晰）
    • 360°endless(无止境)旋转和 240度倾斜，保证可覆盖各个角落
    • 10倍光学变焦以及2cm近距离物体拍摄功能
      • *变焦摄像的目的是当检测指定目标时可以更近距离的观测及对不可爬行部位的观察
    • 摄像头原点复位功能 ：当要拍摄正前方的管道时， 按下原点复位键，镜头则自动回复到设定原点
    • 原点设置功能: 管道内部修补作业时，此为必须功能—通过原点设置， 记忆需要修补位置，管道修补作业结束以后,使用爬行器进行工程验收时，按下原点复位键， 摄像头则自动指向设定方向，查看修补情况
    • 角度表示功能：当摄像头拍摄管道的一个侧面时，时钟指针则会指向镜头拍摄角度
    • 镜头回转部位配有滑动装置，缓冲外部冲击
    • 蓝宝石玻璃镜片，隔热、抗击能力强、高清晰度
    • 半永久性LED照明，可延长使用寿命
    • 强照明 - 2pcs20w卤素灯，6pcs1w白光
    • 耐水压为IP68，内部压力处理通过注入干氮气方式

    • 根据环境不同，摄像头可不用装在爬行器上独立使用，但需加连接器



      • 爬行器无法进入的小管径管道
      • 小规格管道（Ø100-200mm）及垂直管道—地下水孔的内部检测及在狭窄空间里的检测
      • 可做管道潜望镜使用

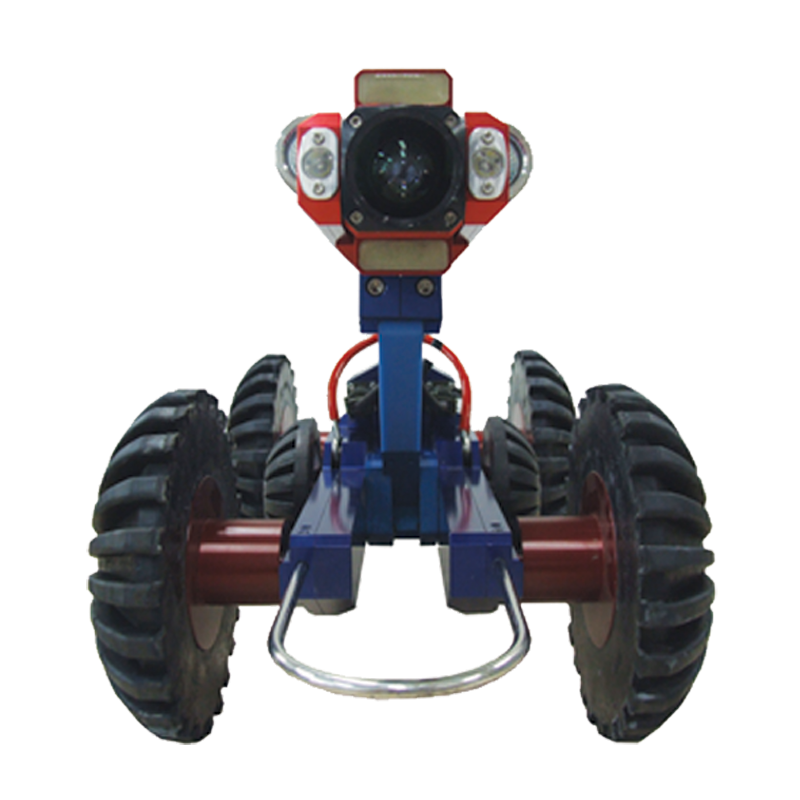

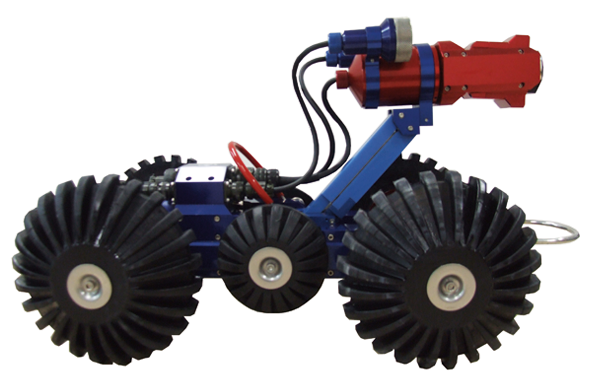

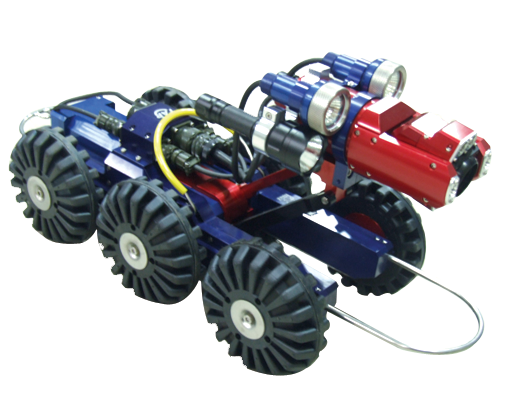

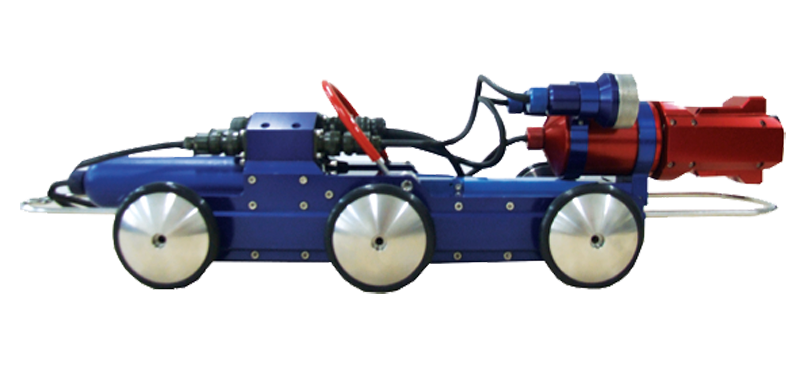

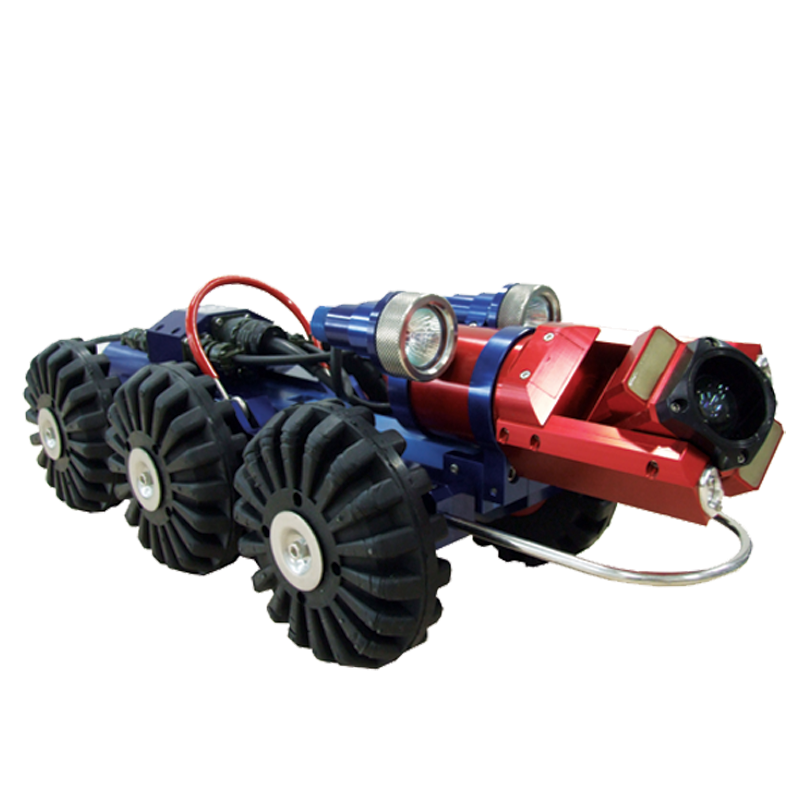

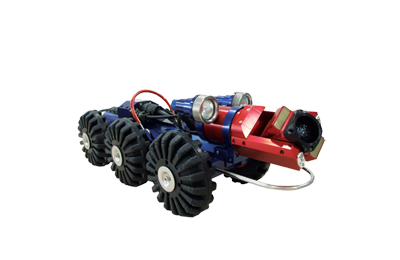

  • 爬行器（双电机轮式驱动）(Crawler)

    爬行器可检测从Ø250mm到Ø1000mm的管径.( Ø2000mm可选项目 )

    • 6轮全轮驱动目的为扭转障碍物（4组轮子: Ø85，Ø120，Ø150，Ø200mm）

    • 双马达为独立驱动系统.，左右驱动系统，防止倒翻事故，左右转弯并扭转障碍物
    • 特殊马达生产于瑞士，小型且高品质 （最高200W X 2，坚引力1kgf . cm, 最大6700rpm）
    • 爬坡能力最大为45°
    • 制动系统: 在特殊情况下，爬行器内部的刹车系统可以立刻制动爬行器
    • 自动巡航功能: 具有一键巡航功能，可以实现自动匀述前进
    • 调换轮子轻松简单---只需解开一个螺丝

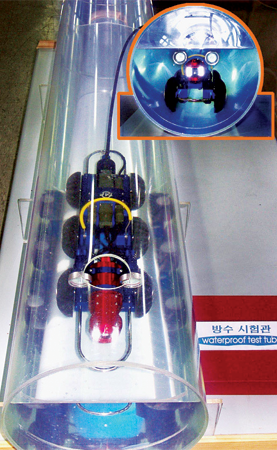

    • 防水等级: IP68，防水为基本构造且通过注入干氮气方式以确保防水功能



    • 电动升降台功能
      • 管道内出现状况时，无需重新放置爬行器，只需简单遥控调节摄像头高度，节约时间，提高工作效率
      • 管道内部水位逐渐升高或管径变窄时，通过遥控调节摄像头高度，使爬行器可以继续爬行
      • 为防止摄像头升降台出现故障，配置了滑动装置
    • 爬行器的特殊构造对克服管道内障碍物具有突出性能

      *与其他公司产品相比，底部采用了镂空设计，并且最大限度扩大了车台到管道底部的距离，从而更容易越过管道



  • 控制系统（Controller） - 手提便携式

    控器系统由主控制，显示器，字幕器，键盘，多媒体播放器(MP4)构成

    •

      摄像头与爬行器由数据系统控制，集成式控制箱可控制爬行器速度大小、前进、后退、转向、摄像头升降驾高度、镜头原点复位、自动对焦和照明灯亮度等
    • 精确控制，可实现对摄像头角度和焦距的微调
    • 便携式多媒体播放器(MP4)方便于使用者在检测时记录整个过程
    • 储存容量可选 500G

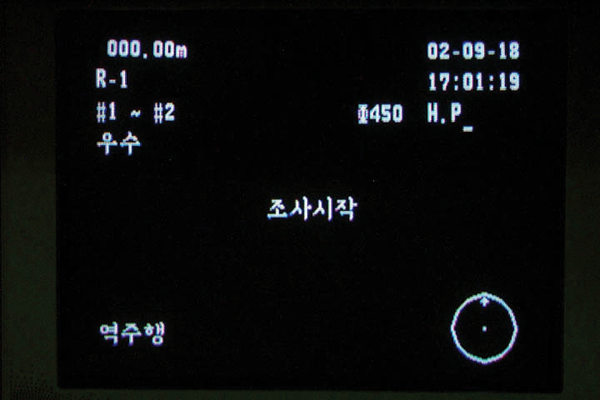

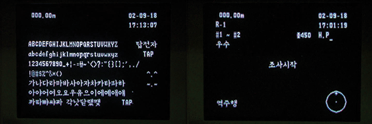

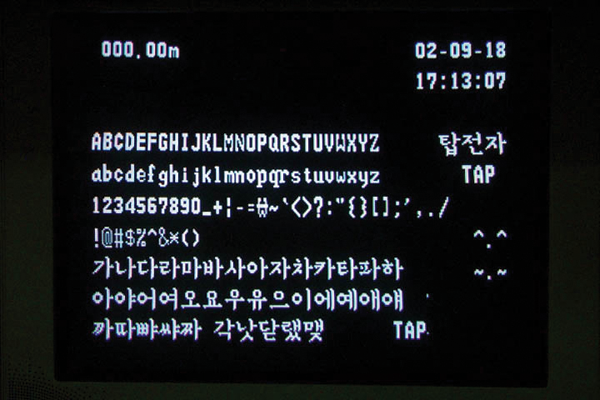

    • 配有特性字幕器，通过字幕器输入（英文，数字，特殊文字）可在监视器屏幕上同步显示日期、时间、管种、管径、在管道内行进距离（电缆长度）、排水方式、道路编号、检查井编号、角度表示、工程名称等信息
    • 尺寸：45（W）×36（D）×17（H） ，重量：14.6KG
    • TFT 12.1”LCD
    • 采用特殊塑料材质（防灰，防水，防震）
    • 手提式设计，重量轻，体积小，占用空间少，移动携带方便

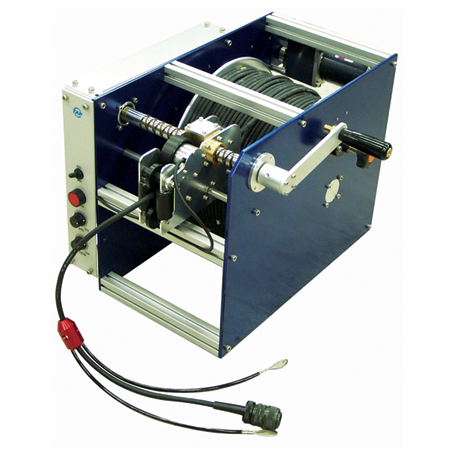

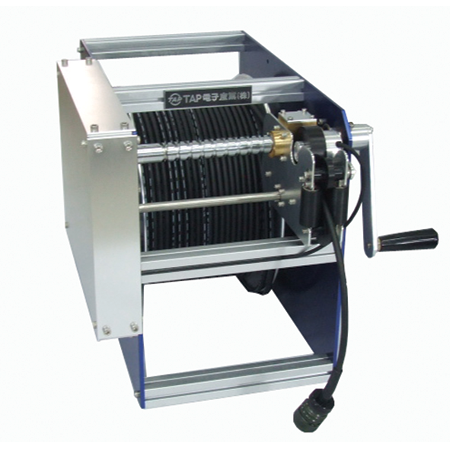

  • 电缆& 电缆盘 (Cable & Drum)

    • 手动(标配)和电动两种可选电缆盘



    • 自动调节系统，保证牵引电缆在收放过程中有序排列


    • 电动自动化同步系统，电缆卷轴与牵引爬行器之间同步运行
    • 排列器设置在电缆上方，防止淤泥堆积，延长使用寿命

    • 采用高品质的滑动环，低噪音滚动
    • 带有电缆长度计数器，同步记录电缆收放，精度±0.05%
    • 电缆盘尺寸: L380*H400*D560mm
    • 标准电缆长度: 120m ，根据要求可选择长度 150m或 240m ， 但240m需要特制电缆盘尺寸
    • 电缆盘的独特结构设计延长电缆使用寿命两倍（通过前后电缆调换，达到新电缆的使用效果）



    • 需加长电缆时，可使用连接器（可选）

    • *装备车无法接近检测管道的情况
    • *河堤管道检测作业时， 装备车无法接近的情况



  • 电缆经过特殊设计



    • *电缆内部附有特殊纤维，高抗拉，重量轻，硬肤，结实耐用
    • 配有拉力牵引缓冲装置，防止被意外拉断
    • 电缆直径Ø8.5mm
  • 获得的许可证
    •

以上所有产品可选配各种功能 如技术规格有变，怒不另行通知
