制品介绍 >
充气橡胶塞
-
-
- 充气橡胶塞
- 范围 : 其它相关产品 > 充气橡胶塞
- 原产地 : 韩国
-
,
zhipintimu
一、 充气橡胶塞 Inflatable Pipe Plug
-
1-1) 密闭型多功能管塞 - 型号: 90071~90078 Multi Cylinder Type Pipe Plug
- 多功能密闭(阻断)用管塞以一种尺寸可用于多种管道(80mm~1500mm)的阻水水密试验。可用于所有管道的阻水及能够完全阻挡施工中流出的沙土、污物等。在检修孔小管径大的施工现场也可使用的便利产品
-
1-2) 放气型多功能管塞 - 型号: 91171~91177 Multi Air Release Type Pipe Plug
- 多功能放气(注水、迂水)用管塞一种尺寸可用于多种管道(至1200mm)的水密试验。可阻断和迂回管内的水,特别是在检修孔小管径大的情况也可以容易地安装,是一种在现场施工及水密试验使用时非常方便的产品
-
1-3) 多功能大口径水迂回用管塞 - 型号: 92275~92277 Multi By-pass Type Pipe Plug
- 多功能水迂回用管塞用于阻断大的水量并使之迂回,所以管塞中心的管孔做得很大。水量少时,用管塞盖可以缩小管孔的尺寸,使水迂回或阻断,是一种非常方便的产品
-
1-4) 小口径水迂回用管塞 - 型号: 808-014~808-225 Small By-pass Type Pipe Plug
- 小型水迂回用管塞用于两个检修孔之间破损管道的修补。用管塞阻断两侧管内的水后并使水迂回,或只阻断一侧管内的水并把另一侧的水抽出,特别是在密集地区的小口径管道的修补上可方便地使用
-

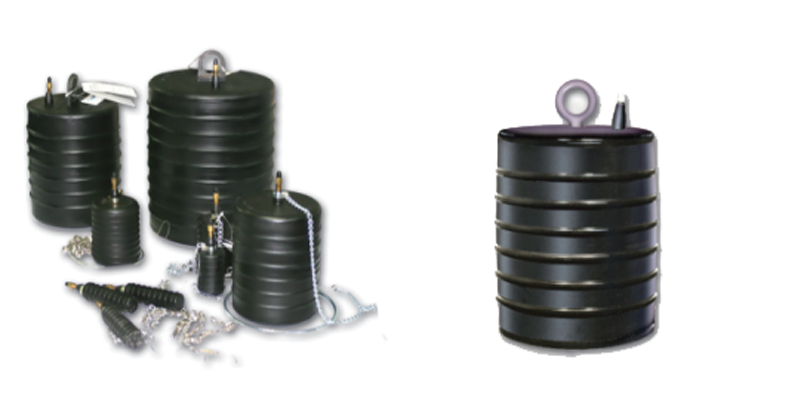

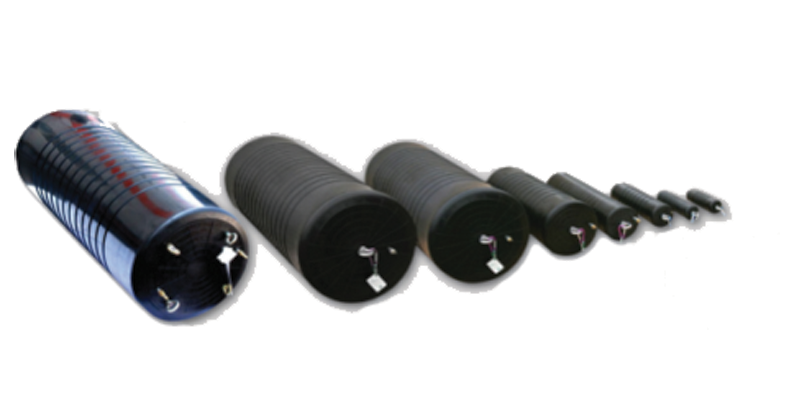

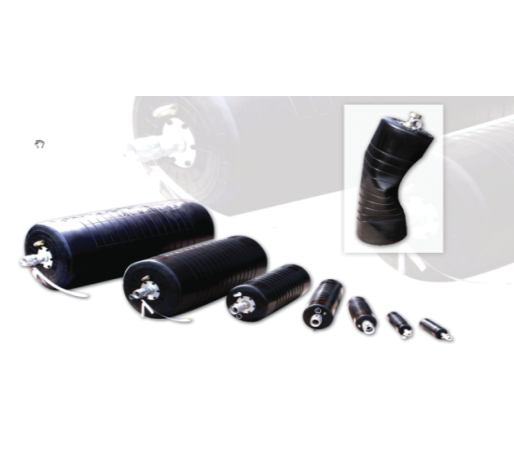

1-5) 密闭型中小口径管塞 - 型号: 635-031~635-600 New Cylinder Type Pipe Plug
- 圆柱型空气管塞使用高弹性、韧性强的橡胶材质制成,同时采用空气注入方式可在短时间内膨胀收缩,从而节省了作业时间。管塞外部的褶皱O型密封圈(0-Ring)可达到更强的密闭效果。还可在离作业现场较远的地方操作,使操作者可以安全使用
-

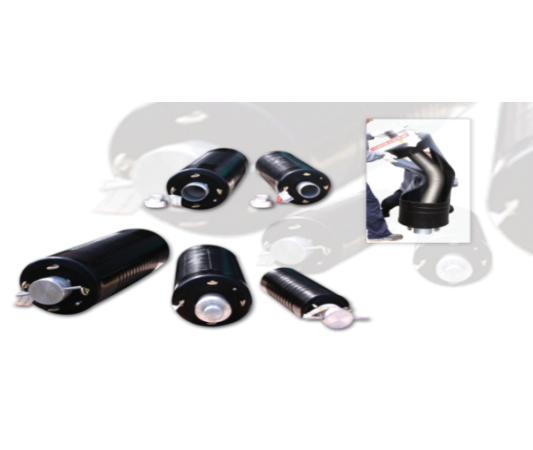

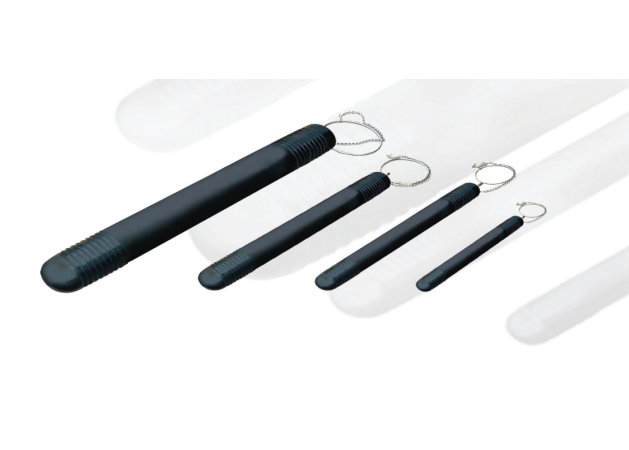

1-6) 长圆形密闭缩胀型管塞 - 型号: 676-050~676-150 Long Cylinder Type Pipe Plug
- 长形管塞采用的是软质橡胶,多用于主管和支管的连接部分或小口径管道的弯曲部分的阻水
-
1-7) 空气放出型低压用管塞 - 型号: 880-008~880-200 Air Release Type Pipe Plug
- 空气放出型管塞的作用是把贴着管塞上部的管道内的空气排到外部,另外在管道修补施工时,使一定量的水通过泵和吸管在施工期间保持迂回
-
-

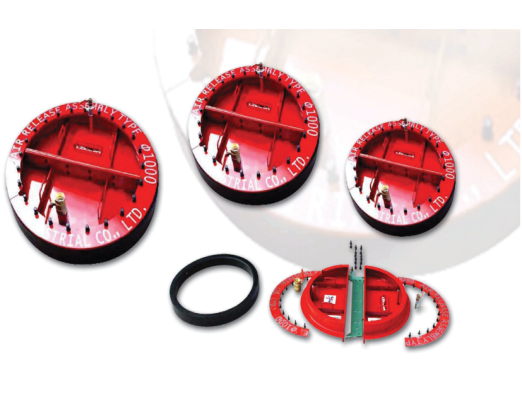

1-9) 空气放出型分离式管塞 - 型号:332-460~332-520 Air Release Assembly Type Pipe Plug
- 分离式管塞的用途在于大尺寸的管道在安装检修孔后不能通过检修孔入口的,可以通过分离很容易地通过并可在检修孔内部组装后使用
- 二、 管道修补专用(Packer)
-

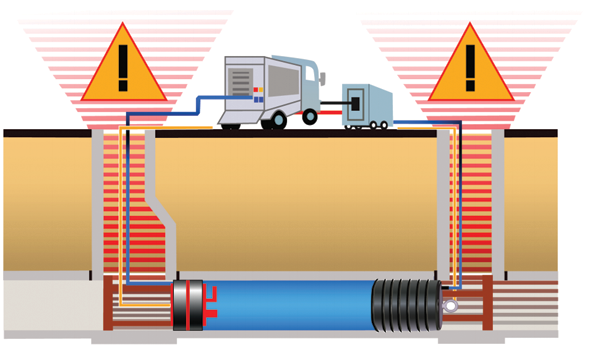

2-1) 管道修补用设备 - 型号: PS-020~PS-080 Spot Repair Carrier Rubber Packer Assembly
- 管道修补用充气管塞多用于下水管道的非开挖施工。机体使用铝材重量轻,气囊的两端使用尼龙铜线使橡胶膨胀一致。软性、软质的橡胶可实现完美而安全的维修工程
- 三、 测试设备(Testing Equipment)
-

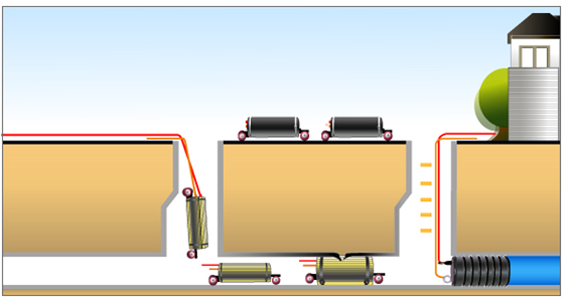

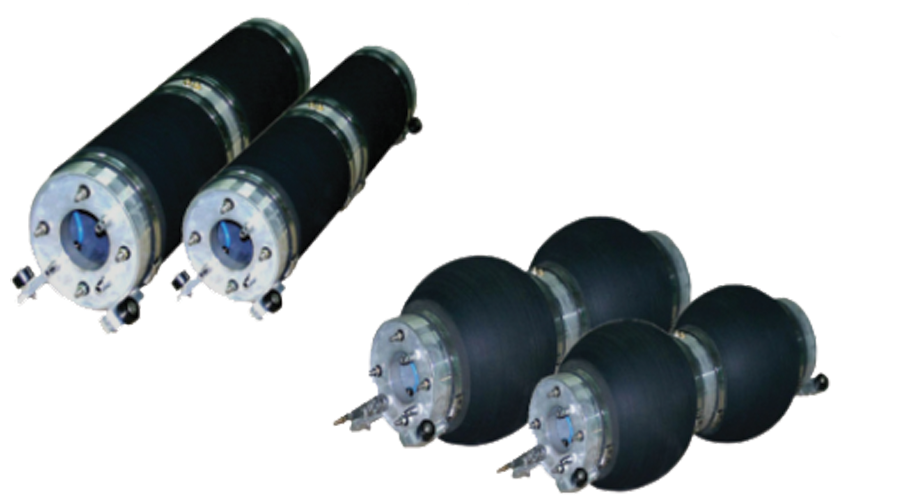

3-1) 分离式水密检查设备 - 型号: SB-020~SB-060 Part Test Separation Packer Type
- 连接部检查机器(分离式)适用于所有水下管道,可用于新铺设管道和维修后管道的水密试验和空气压试验。产品是分离式的,即使检查区间较长也可以通过安全带的连接进行精确而安全的检查
-
3-2) 一体式水密检查设备 - 型号: UB-020~UB-060 Part Test Assembly Type(Integral Type)
- 连接部检查机器(一体型)适用于任何种类的下水管道,可用于新铺设的管道、维修后的管道的水密试验和气压试验。产品是一体型的,可对短区间进行安全、精确的检查
-

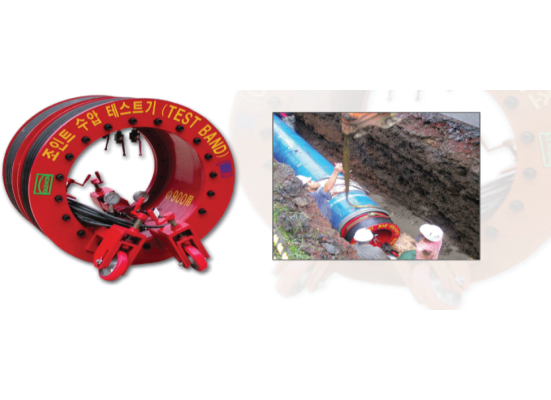

3-3) 低压用管件接头部测试设备 - 型号: 800-060~800-200 Joint Test Assembly Type Pipe Plug
- 用于下水管道连接部位的水密试验。大型管件机体厚而结实,机体漏水的情况极少,所以只需对连接部位进行试验,装有轮子,便于移动
-
3-4) 高压用分离式水密检查设备 - 型号: 801-060~801-200 Joint Test Separation Packer Type)
- 高压接头部试验的试验水压是在5kg/cm2以上保持5分钟,不能低于4kg/cm2以下。如果水压下降,则需要再次结合进行水压试验。因为是在高水压下进行的试验,如果不采取安全措施,是非常危险的,所以一定要安全作业
-

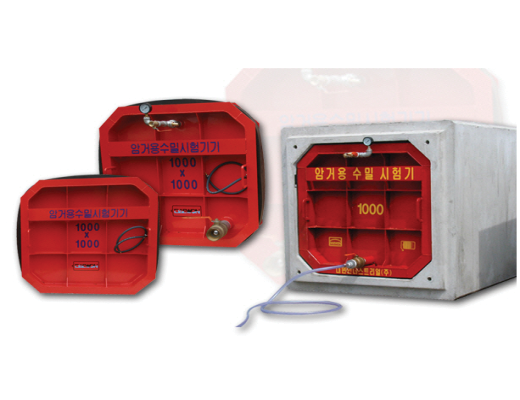

3-5) 暗沟用水密测试设备 - 型号: 890:001-018~019-044 P.C Closed Conduit Assembly Type Plug)
- 暗沟用水密试验机器是根据四角暗沟的标准型号制作,以达到完美的水密效果,特别是在现场水阻断和迂回时可很方便的使用。为方便大型尺寸的作业,操作时可组合可分离
-
3-6) 负压测试器 Vacuum Testing System
- 作为主管和检修孔的倾入检测(水、空气向检修管逆流),对检修孔进行负空气压测试,是一种可以节省时间和水的非常经济的机器,在现场可以简便地使用
-
3-7) 烟雾测试器 Smoke Testing System
- 烟雾试验是通过燃烧棒(粉笔型)散发烟雾,查找管件设施中发生进水位置的一种费用低廉而快速的方法,是一种通过对屋顶排水道、喷水系统、楼房排水管道、管件误接等进行烟雾试验发现进水处的便利机器
-

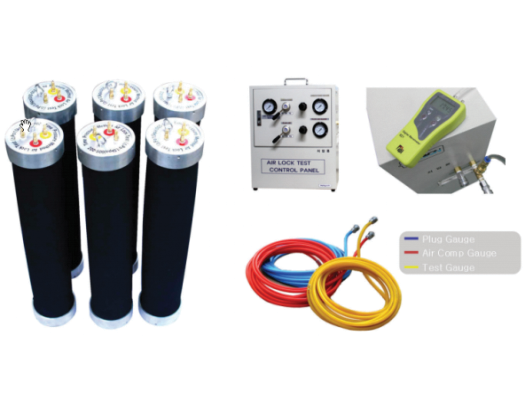

3-8) 气压测试器 Air Lock Test System
- 空气压试验是通过空气加压,检查管件跨径及连接部位的结合,通过压力校对规检查裂缝缺陷的机器。与水密试验相比有简便的长处,但当发现了不良处后需要进行全体施工
- 四、 附属产品
-

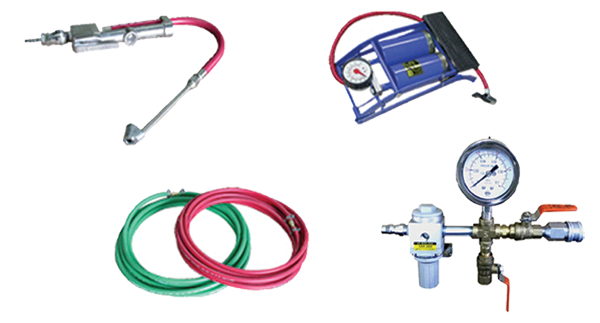

4-1) 注入空气器、脚踏泵、空气管、压力调节器
-
Part Number |
Part Name |
Size |
kg |
lbs |
3788 |
脚踏泵 |
1.47bar 不到 |
0.8 |
1.7 |
3789 |
空气注入器 |
7.36bar 不到 |
0.4 |
0.8 |
3790 |
空气管 |
φ12 xφ6.5 x 6m |
0.6 |
1.3 |
3815 |
压力调节器 |
10bar 不到 |
0.3 |
0.6 |
-

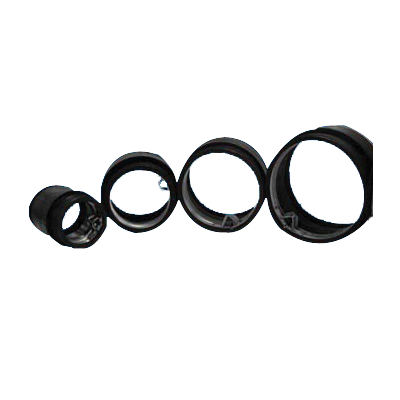

4-2) 橡胶接口(主管和支管用)

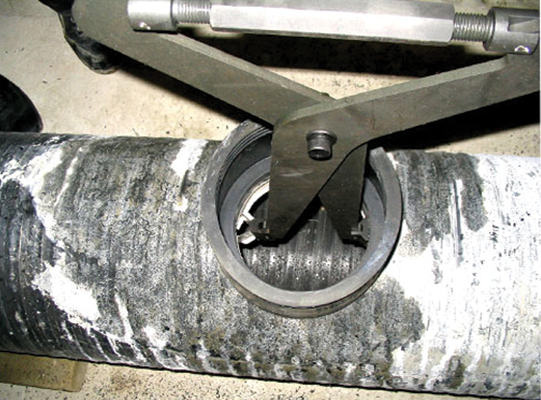

- 在主管道上的支管连接部位正确开孔后,安装橡胶套用不锈钢扩张圈扩长后,再用不锈钢圈锁紧支管,就能保证了完好的水密性。 橡胶圈采用E.P.D.M材料制成,柔韧性强,可实现角度调节(上下左右15度),耐久性能好,可用于各种管道
-

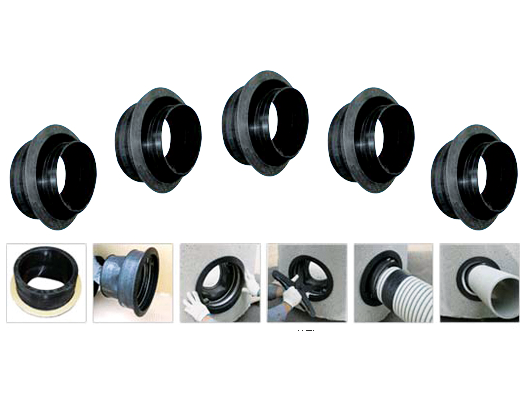

4-3) 检修孔用橡胶接口
- 橡胶接口主要用于检修孔和连接管的连接部位。传统上的使用灰浆粘合的此部位容易发生渗水,支管插入的情况,不仅在管道疏浚等维护管理时有很多问题,而且施工点多状况复杂,而使用橡胶接口就可以杜绝以上的问题,保证连接部位的水密性
-
4-4) 橡胶垫片(检修孔用)
- 橡胶垫片是根据KS M 6513:2007及KS M 6518:2006的规定严格制作的,其优质的品质可适用于任何状态的检修孔,是具有施工的便利性及保证完美水密性的优质产品
-

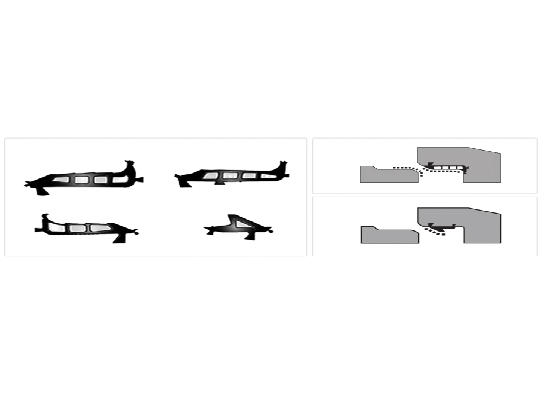

4-5) 下水管道用橡胶垫片
- 橡胶垫片是采用纯橡胶材质(EMPD,SBR等), 按照K.S(KS M 6613:2007及强化橡胶物理试验方法 KS M 6518:2006)规定生产制作。从原材料入库到产品出库过程中完整的品质管理及多年的生产制作经验,使我们有信心提供高品质高水准的产品,充分满足客户的需求
安 全 守 则(操作时注意事项,请务必阅读!)
- 1.使用前,请检查管塞是否有缺陷,使下水管道和检修管(管道)内部干燥并进行清理
- 2.在作业现场一定要使用合适的管和检修管(管道内径)专用管塞。
- 3.向管塞注入空气时,使用压力计确认空气的注入量,使之以缓慢的膨胀(用于维修管道的机器也要同样注意!)
- 4.空气注入量少的时候,无法承受管道内的水压,管内的水会急速流出,可能会产生危险,所以注入空气时,请务必参照
产品说明书上标明的压力表,正确注入
- 5.烟雾试验、空气压力试验、负压试验等也同上一样,请注意安全的作业条件!特别是烟雾试验时不要让烟气达到使人窒息的程度,要特别留意!
- 6.空气注入时一定要在危险区半径范围以外的场所进行
- 7.撑板的安装是安全施工而必需的,请务必安装
- 8.作业结束后,请在管道内的水慢慢流净后,再打开阻水的空气盖,使空气慢慢排除
- 9.产品安装后,在危险区域内,绝对不能有人或放置其他设备,如有问题马上联系我们
以上所有产品可选配各种功能 如技术规格有变,怒不另行通知
