  • Pipe Profiling Sonar

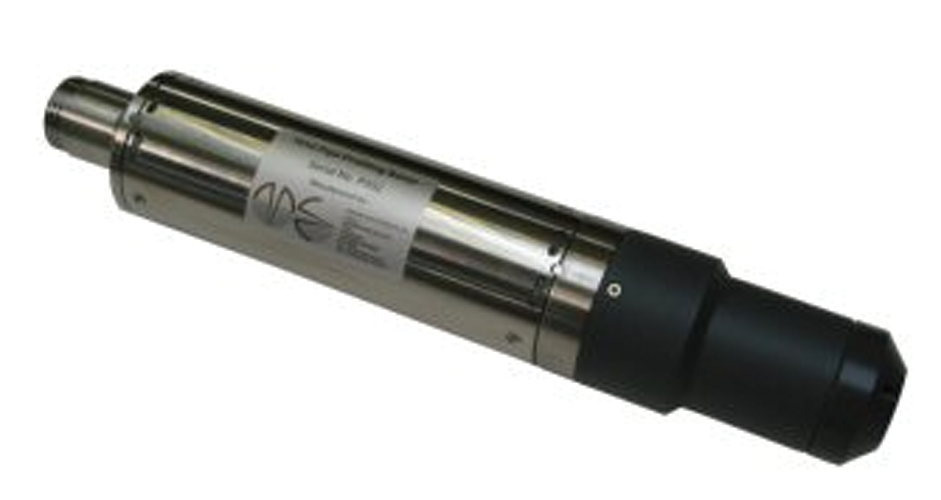

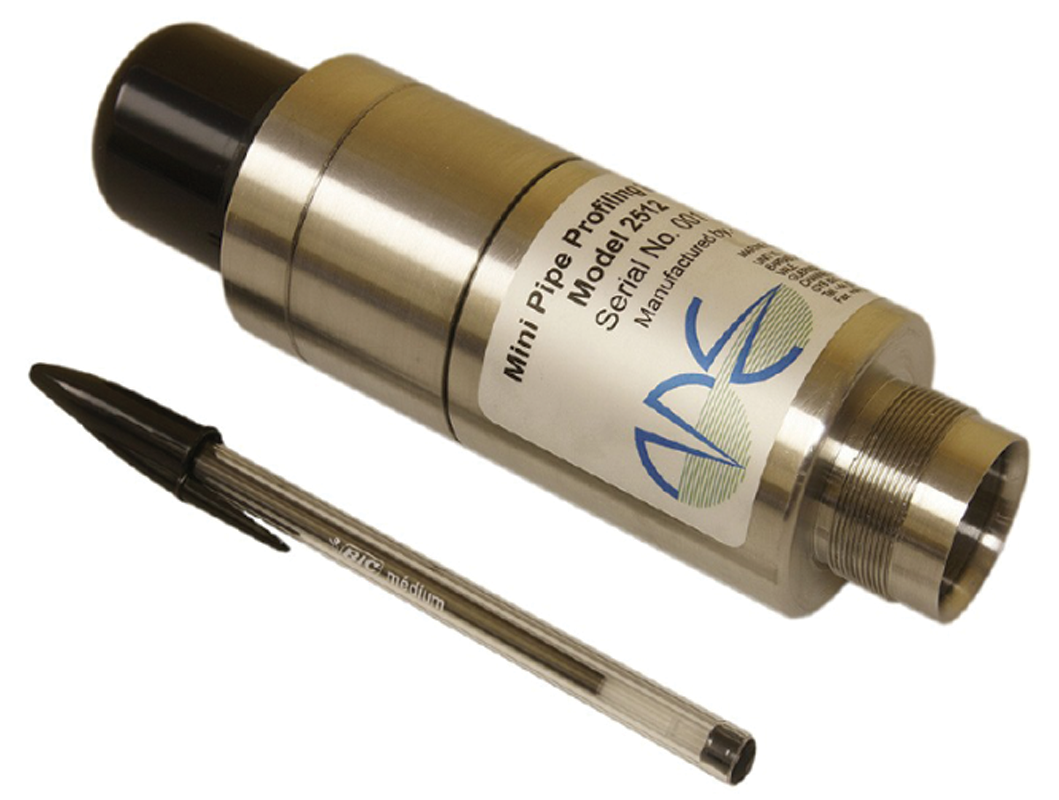

    产品简介

    管道声纳检测系统—声纳是海底，水下探测方面强有力的工具。它可以对各种结构的机械变形、沉降、轮廊 进行测绘，如排水管道截面、桥墩、港口等。排水管道声纳测绘成像系统非常适合于河道、管涌、满管或半 满管排水管道方面的检测工作。排水管道扫描声纳安装在特殊梭型漂浮装置上，利用水中声波对水下环境结 构进行扫描探测，并将排水管道的各种机械变形、缺陷、沉降、错位、断裂、淤堵反映到操控器屏幕上。有 效地免除潜水员人工进入管道检测而所需的高额费用和风险

  • 产品性能特点

    • 适用各种材质的管道和渠箱
    • 适用于直径 125 至 6000mm
    • 专用软件可以达到 3D 效果
    • 最大可在 1000M 深度下工作
    • 每秒种完成 360°的实时连续扫描
    • 扫描传感器可在 0℃-40℃的环境
    • 声纳检测相比 CCTV 检测的适应性极强
    • 对管内的情况进行实时记录，Windows”“用户友好的软件界面与 USB 接口，最大限度地缩短培训时间

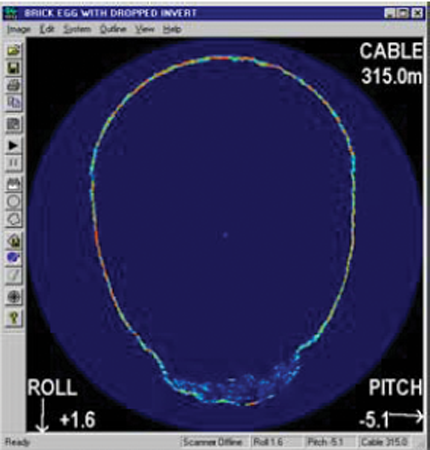

    • 管道剖面自动检测并输出 ABCⅡ格式以导入到第三方 3D 建模软件

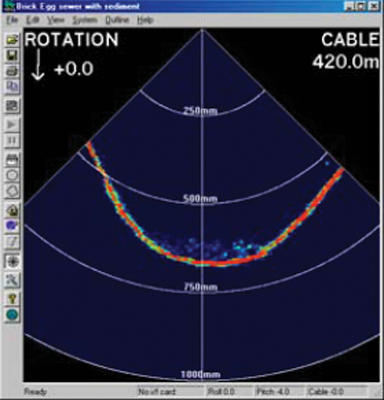

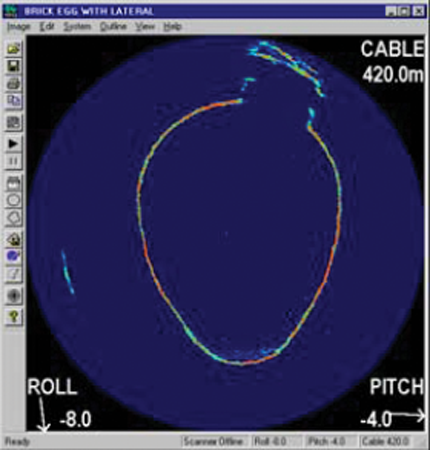

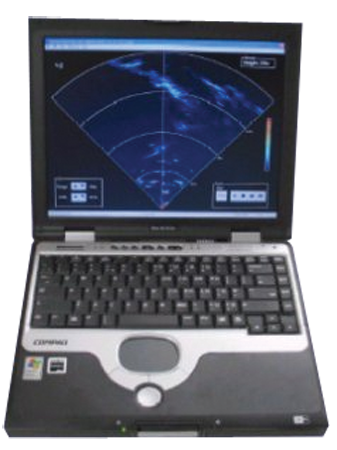

  • 软件特点

    • 检测长度
    • 标尺
    • 声纳传感器滚动角
    • 管渠存在的缺陷
    • 管渠的形状

  • 管道声纳检测方法

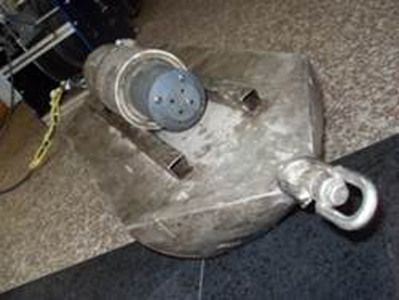

    • 1. 满管水的情况： 使用“漂浮筏”，使声纳顺水检查。

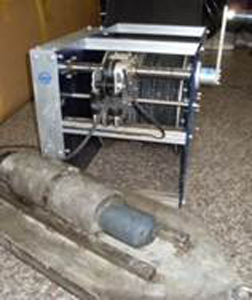

    • 2. 半管水的情况：使用牵引车配合摄像头对管道内部水上及水下部分进行检测

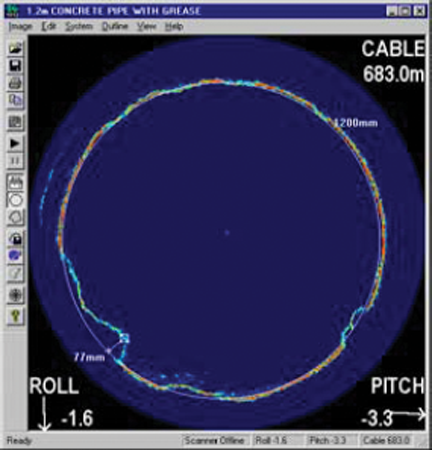

    置于水中声纳发生器令传感器产生响应，当扫描器在管道内移动时，可通过监视器来监视其位置与行进状态， 测算管道的断面尺寸、形状，并测算破损、缺陷位置，对管道进行检测

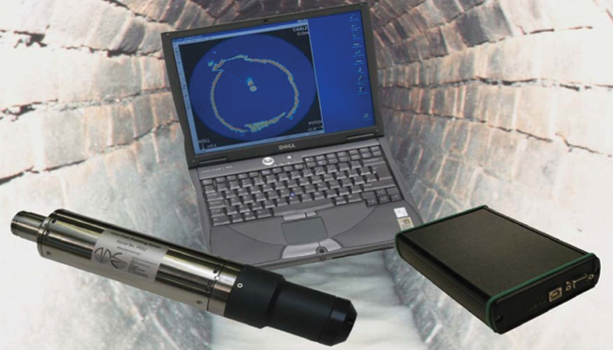

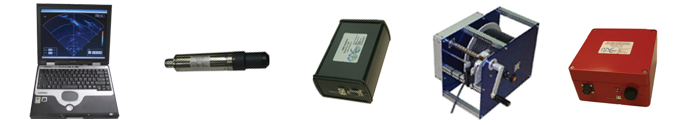

  • 基本配置
    •

  • 产品参数

    软件特性
    显示模式	全方位360℃覆盖
    测量范围设置	125-6000mm / 2512usb 50mm
    分辨率	测量范围的1/250 如: 测量范围125mm分辨率为0.5mm
    角分辨率	0.9°
    采样率	可设置，最大5MHz
    Tx脉冲长度	从4usec到20usec可调
    显示分辨率	0.125°
    色彩控制	8位复合调色板，具有最小、最大和步进控制,使动态范围最佳化
    ASCⅡ输出	RS232传输NMEA格式的剖面数据
    自启动	在不使用键盘、鼠标或监视器的情况下可自主应用，在无需使用电缆情况下可远程捕获数据。（在没有外接电缆情况下，不借助键盘鼠标监视器来进行远程数据取。）
    浏览程序	独立的浏览程序使客户可以对储存的图片进行后期处理或打印
    可选配置	-适合于带压水管的小探头 -电缆和电缆盘 -用于长距离海道排水管的光纤驱动模块

    水下单元
    声波频率	2MHz
    波束宽度	1.1度，圆锥型波束
    接收器	对数的
    带宽	500KHz
    横纵向传感器	微机械加速计，分辨率0.1度
    电源	24V DC，峰值电流1A
    总长	346mm
    直径	70mm
    机身	316不锈钢，upvc换能器机身
    工作深度	1000M
    工作温度	0℃～+40℃
    储存温度	-20℃～+70℃
    水中重量	1.75kg
    空气中重量	3.0kg

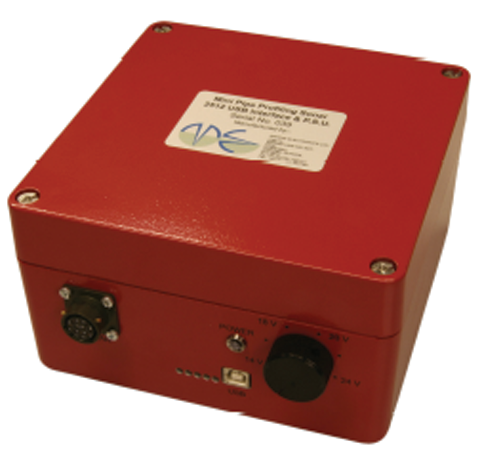

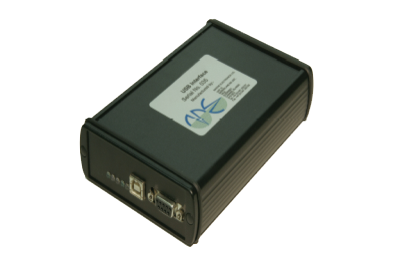

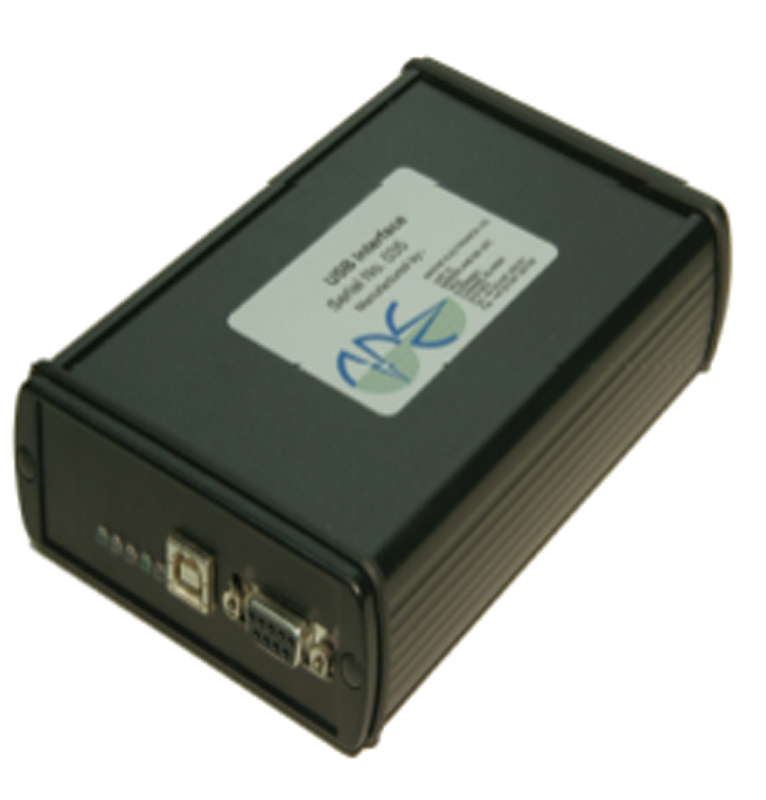

    USB 接口
    协议	USB1.1和USB2.0
    电源输入输出	5V
    功率	200mA时为5V DC（USB端口自主供电）
    尺寸	宽度:110mm 纵深:165mm 高度:35mm

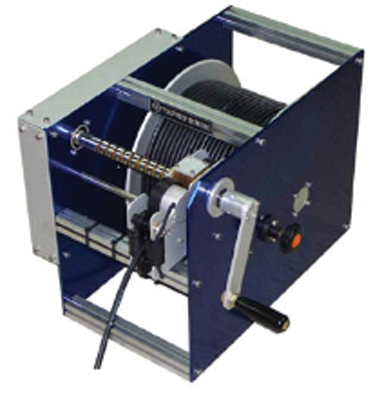

    线缆盘	小	大
    长度	直径8.5mm 120/150M	200M, 240M
    	直径7mm 200M

以上所有产品可选配各种功能 如技术规格有变，怒不另行通知
